0引言

鋼絲繩具有較高抗拉強度、承載能力”、抗沖擊韌性“以及柔軟性和吸收阻尼”的特點。在海洋工程、橋梁工程、礦山工程“以及航空航天事業”中都離不開鋼絲繩的應用。不僅如此，日常生活中也隨處可見鋼絲繩的應用，如升降電梯，自動升降衣架。為了防止鋼絲繩使用過程中突然斷裂而造成的人員生命安全以及財產損失，研究鋼絲繩的失效過程以及疲勞壽命也就具有重要的意義。目前，有關鋼絲繩彎曲疲勞以及微動疲勞的研究越來越多“l，但大多數均是針對大規格、粗規格的鋼絲繩，研究細規格鋼絲繩的學者很少，王春輝小組“四在研究小直徑鋼絲繩軸向疲勞時的鋼絲直徑也高達16mm。而隨著設備精細化、輕量化的發展，鋼絲繩也不再僅限于大規格、粗規格的應用""。因此，通過對6×7-lWS-p1.95mm細規格鍍鋅鋼絲繩進行彎曲疲勞研究，分析掌握其彎曲失效的基本形式，探索影響鋼絲繩彎曲疲勞的影響因素也就具有重要的意義。

1實驗方法

1.1試驗材料

本實驗采用日本進口碳含量為0.72%左右的盤條作為原材料先生產出半成品鍍鋅鋼絲，然后再用半成品鍍鋅鋼絲生產出成品鋼絲。成品鋼絲經捻股以及合繩工序后得到鋼絲繩樣品。其中盤條化學成分和半成品鍍鋅鋼絲的各項性能如表1與表2所示。

1.2樣品制備與實驗設備

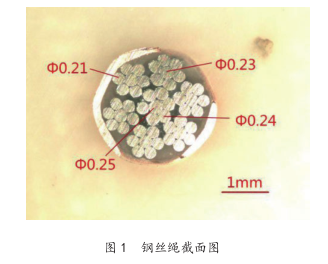

對半成品鍍鋅鋼絲進行水箱拉拔，分別獲得直徑為0.21mm、0.23mm、0.24mm、0.25mm四種規格的鋼絲，然后再經過捻股機生產出結構為0.23+6×0.21的外繞股以及結構為0.25+6×0.24的中心股，最后經合繩機生產出結構為6×7-IWS的交互捻鍍鋅鋼絲繩，鋼絲繩破斷拉力為5050N。鋼絲繩橫截面結構如圖1所示。
鋼絲繩截面圖

1.3實驗方法與原理

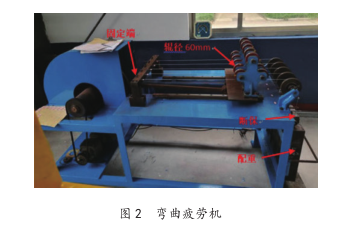

以3000次實驗為起始次數，每隔500次作為一次節點進行實驗記錄，直到鋼絲繩全斷時停止。每個節點次數安排兩次實驗，即每個次數節點有10根樣品。對不同彎曲次數下的鋼絲繩樣品進行彎曲工作段（約1060mm）的拆股解捻處理，記錄鋼絲繩不同層中鋼絲的斷絲情況，并對不同層中的斷裂鋼絲進行微觀形貌觀察。與多數學者的研究方法不同，本文中的疲勞機有三個被動輥輪，三個輥輪之間的相對位置固定。鋼絲繩通過疲勞機中固定端的壓板進行一端固定，另一端懸掛配重，鋼絲繩中間部分繞過三個輥輪，通過輥輪在導軌上的往復運動對鋼絲繩進行彎曲測試，本實驗機在業內稱為三輥疲勞機]。

2實驗結果與分析

2.1不同層鋼絲的斷絲率統計

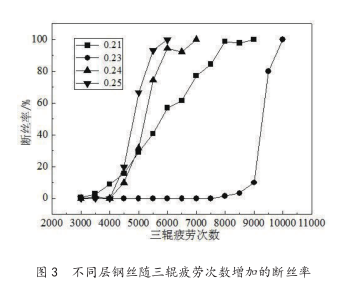

本實驗中，6×7-lWS-p1.95mm鍍鋅鋼絲繩在疲勞機中的極限彎曲次數為9500次，通過記錄3000次至9500次每個節點不同鋼絲的斷絲率可得如圖3所示數據。從圖3中可知，6×7-lWS-p1.95mm鍍鋅鋼絲繩從彎曲次數達到3500次時開始出現斷絲，斷絲的鋼絲為鋼絲繩最外層00.21mm鋼絲。隨著疲勞次數增加至4500次時，芯股的中心鋼絲④0.25mm與芯股外繞絲40.24mm開始出現斷絲。雖然，④0.25mm與①0.24

mm鋼絲比鋼絲繩最外層p0.21mm鋼絲晚出現斷絲，但均比40.21mm鋼絲先達到100%的斷絲率。值得關注的是，鋼絲繩外繞股的中心鋼絲（④0.23mm僅在鋼絲繩接近極限狀態時，才開始有斷裂的鋼絲產生，0.23mm鋼絲基本都是隨著整繩斷裂而斷裂。根據實驗推斷，

6×7-IWS結構鋼絲繩中外繞股的中心鋼絲在鋼絲繩彎曲測試過程中具有重要的作用。

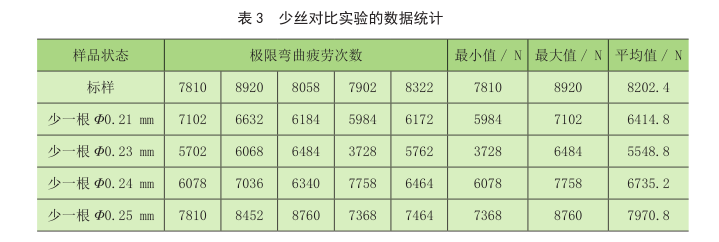

為了進一步研究鋼絲繩中不同層鋼絲對鋼絲繩彎曲疲勞性能的影響，安排了同種結構鋼絲繩的缺絲對比實驗，實驗數據如表3中所示。從表3中數據可明顯看出，在缺少一根④0.23mm單絲時，鋼絲繩的極限疲勞次數下降的幅度最大，由此可見，與鋼絲繩中其它位置的鋼絲相比，外套股中心鋼絲的有無對鋼絲繩整體的彎曲疲勞壽命影響最大。

2.2不同層鋼絲的結構分析

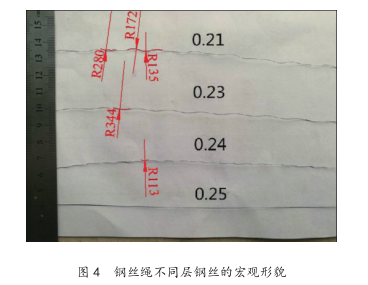

圖4是6×7-IWS-1.95mm鍍鋅鋼絲繩拆股解捻后不同層鋼絲的宏觀形貌，從圖中可以看出，作為鋼絲繩芯股的中心絲，60.25mm鋼絲沒有任何波形結構；b0.23mm與60.24mm鋼絲均表現出單一的波形結構；而50.21mm鋼絲具有復合波形結構。結合鋼絲繩捻制工藝可知，各鋼絲中波形的波高與波長尺寸與鋼絲繩的捻制參數有關，即50.23mm鋼絲的波形波長與鋼絲繩的繩捻距有關，波高與鋼絲繩的粗度和外繞股的粗度有關；50.24mm鋼絲的波形波長與波高分別與芯股的捻距和粗度有關；而具有復合波形的50.21mm鋼絲的波形既和繩捻距、粗度有關，也與外繞股的捻距、粗度有關。通過對不同鋼絲中波形的曲率半徑進行測量可得，

50.21mm鋼絲中存在三種曲率半徑的波形，分別為R280、R172、R135；0.23mm鋼絲中只存在曲率半徑為R344的波形；0.24mm鋼絲中也只存在一種曲率半徑為R1l3的波形。

分析認為：鋼絲繩彎曲疲勞測試過程中，具有不同波形結構的鋼絲在鋼絲繩中的受力也各不相同。50.23

mm的鋼絲在鋼絲繩彎曲測試過程中，波形曲率半徑大，由于鋼絲結構的原因，鋼絲在軸向具有一定的結構彈性，在鋼絲繩彎曲疲勞過程中抵抗斷裂的性能好。具有復合波形結構的50.21mm鋼絲，由于具有多種波形，鋼絲上的應力分布復雜。0.24mm鋼絲的波形雖然不是復合波形，但整體波形尺寸小，波形曲率半徑最小，鋼絲繩彎曲疲勞過程中在波峰與波谷處產生的應力比0.23

mm和（50.21mm的都大。0.25mm鋼絲雖然不具有波形，但作為鋼絲繩繩芯的組成單元，在鋼絲繩受軸向拉應力時，繩芯鋼絲產生的應力最大，使得繩芯處鋼絲的疲勞壽命值低：其次，相同規格的簾線成品，鋼絲的絲徑越祖，其抗疲勞性能越差"，使得（0.25mm中心鋼絲在鋼絲繩彎曲疲勞過程中斷裂速度過快。

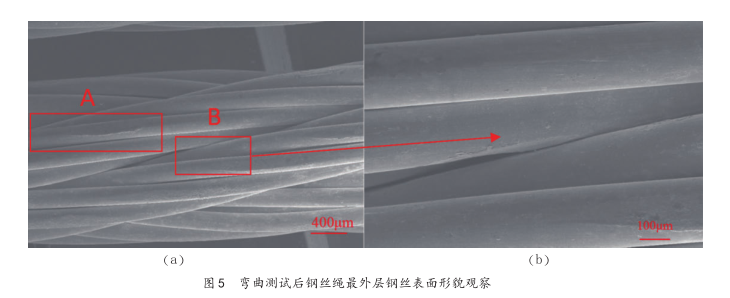

2.3鋼絲表面形貌與斷口觀察圖5是鋼絲繩最外層鋼絲的表面形貌圖。從圖5a圖可以看出經過彎曲測試后鋼絲繩最外層鋼絲（40.21

mm）表面沿軸向存在橢圓狀的磨損傷疤（圖中A處），與微動磨損產生的磨損形貌類似四。結合彎曲疲勞機的工作原理可知，此損傷主要是由鋼絲繩外層鋼絲與三輥疲勞機輥輪的相互摩擦所致。從圖5b圖可以看出外層股與外層股中鋼絲之間的相互擠壓摩擦同樣使鋼絲表面產生了磨損傷疤。相鄰股接觸表面存在嚴重的擠壓磨痕，不僅使單絲截面變形較大，而且也容易在早期形成裂紋的萌生。

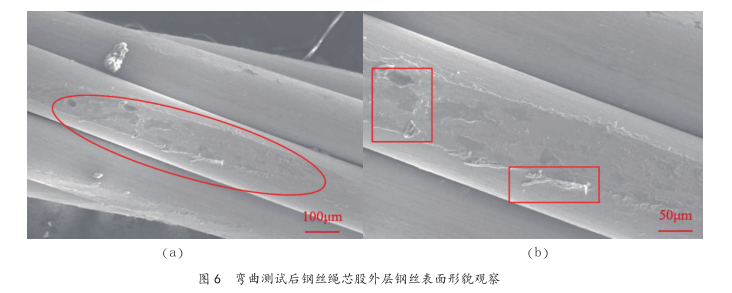

如圖6是鋼絲繩內芯股表面鋼絲的損傷觀察，從圖中可觀察到芯股表面鋼絲（50.24mm）存在明顯的磨損傷疤，且磨損傷疤的邊緣還殘留著少許磨屑。根據鋼絲繩的捻制工藝可知，鋼絲繩內外繞股與芯股呈點接觸狀態，即外繞股中50.21mm鋼絲和芯股中的（50.24mm鋼絲兩者在鋼絲繩彎曲疲勞測試過程中為點接觸狀態。隨著彎曲疲勞次數的增加，接觸點處鋼絲逐漸磨損，沿軸向形成橢圓狀的磨損傷疤，與倪響國在研究表面損傷對鋼絲繩彎曲疲勞性能時觀察到的股與股之間鋼絲微動磨損形貌一致。M，Torkar，B.Areznsek等人也認為交互輪鋼絲繩在使用時，金屬繩芯中鋼絲與外繞股鋼絲存在點接觸微動磨損，并引起芯股的嚴重斷絲。截止目前，經過彎曲疲勞測試后的鋼絲繩中主要存在上述磨損缺陷，暫未發現其他類型的磨損形貌或腐蝕現象。

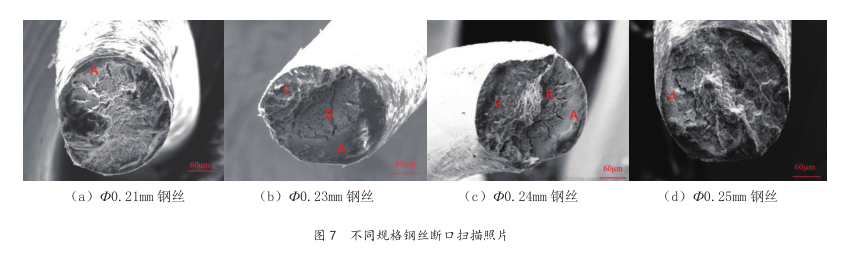

如圖7是不同層鋼絲斷口的電子掃描照片，其中0.23mm樣品來自疲勞次數為8000次時，出現的唯一一根斷裂的60.23mm鋼絲。通過斷口形貌的觀察可知，這四種鋼絲均屬于疲勞斷裂，例如圖7b和圖7c中均可以觀察到明顯的疲勞源區（A區），疲勞源區呈現出光滑的平面形貌，這種形貌的產生是因為裂紋在疲勞源處產生后隨著鋼絲后續不斷的彎折，使得裂紋部位不斷的張開與閉合，疲勞源處逐漸被磨平，從而形成疲勞源區這種特殊的斷口形貌。裂紋從疲勞源區誕生后會逐漸的向鋼絲中心部位擴展形成裂紋擴展區（B區），并裂紋擴展過程中形成較多的二次裂紋。在裂紋擴展區之后，鋼絲在存在較大的軸向載荷的情況下便會發生瞬時斷裂形成瞬斷區，并且瞬斷區會在鋼絲瞬時斷裂時與鋼絲橫截面成較大的傾斜角度（C區）。圖7b和圖c就是典型的鋼絲疲勞斷口，與倪響在對6×19點接觸鋼絲繩彎曲疲勞實驗中所觀察的結果一致。而圖7a與圖7d僅能夠觀察到疲勞斷裂的部分特征，如裂紋源區。引起疲勞源區的因素有很多，主要有鋼絲材質以及表面本身的缺陷、鋼絲表面的摩擦磨損、鋼絲表面的腐蝕。結合圖5與圖6中鋼絲表面的形貌分析，本文中各規格鋼絲疲勞源產生的主要原因應是鋼絲表面的摩擦磨損，如圖7a中的0.21mm鋼絲橫截面已不再是圓形，它反映的是具有橢圓狀磨損傷疤處鋼絲截面的形貌。

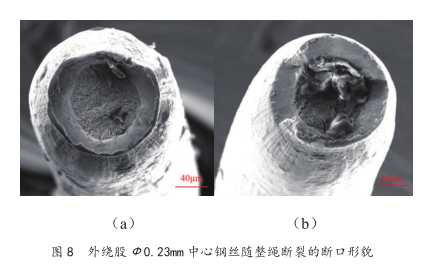

如圖8是外繞股40.23mm中心鋼絲隨整繩斷裂后的斷口形貌，從圖中可以看出④0.23mm鋼絲斷口中存在明顯的頸縮現象，鋼絲被拉斷。但是與常規的鋼絲頸縮斷口形貌相比，又有著不同之處。40.23mm鋼絲斷口中芯部有明顯的二次裂紋，而常規鋼絲頸縮斷口芯部會形成細小的韌窩。分析認為，0.23mm鋼絲在鋼絲繩彎曲疲勞過程中形成了疲勞損傷，從而使鋼絲在較大載荷的情況下，形成芯部具有二次裂紋而不是韌窩的頸縮形貌。
為了研究摩擦磨損對鋼絲繩彎曲過程中影響因素的大小，安排了涂油潤滑后的鋼絲繩彎曲疲勞實驗。圖9是涂油潤滑后鋼絲繩彎曲疲勞次數的對比圖，結果表明，僅對疲勞機輥輪的輪槽內表面進行潤滑處理時，鋼絲繩的極限彎曲疲勞次數提升至原來的1.5倍左右；而直接對鋼絲繩彎曲工作段進行全面潤滑處理時，鋼絲繩的極限彎曲疲勞次數提升至原來的4倍左右。

根據實驗推斷，直接在鋼絲繩中涂油的潤滑效果要比僅在疲勞機輥輪上涂油的潤滑效果好，因為對鋼絲繩直接涂油時，鋼絲繩內部也會由于潤滑油的浸入而得到潤滑：而在輥輪上涂油，滾輪上潤滑油量有限，僅僅能改善鋼絲繩表層鋼絲與輥輪間的潤滑狀態。但不管改善鋼絲繩與輥輪間的潤滑狀況，還是改善鋼絲繩內部鋼絲與鋼絲的潤滑狀況均可以在較大程度上推遲裂紋產生的時間，提高鋼絲繩的彎曲疲勞壽命。

3結論

通過對結構為6×7-IWS-01.95mm的鋼絲繩進行彎曲疲勞測試可知：
