點接觸圓股鋼絲繩的結構特點

作者： admin 編輯： admin 來源：admin 發布日期：2019-09-07 14:56

信息摘要：

由于股中層與層之間的鋼絲呈點狀接觸，因此，點接觸圓股具有以下結構特點：（1）除中心鋼絲外，股中的所有鋼絲直徑相等。中心鋼絲的直徑要略大于其他鋼絲直徑。（2）股中相鄰

由于股中層與層之間的鋼絲呈點狀接觸，因此，點接觸圓股具有以下結構特點：

（1）除中心鋼絲外，股中的所有鋼絲直徑相等。中心鋼絲的直徑要略大于其他鋼絲直徑。

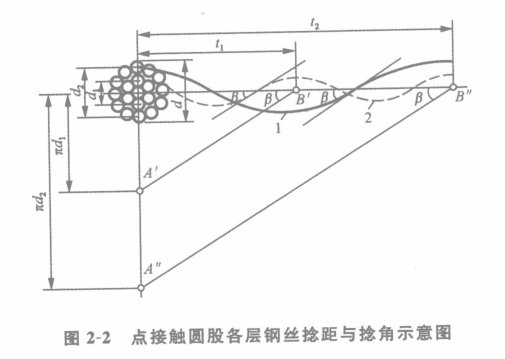

（2）股中相鄰層鋼絲螺旋線互不平行，交錯接觸，因此各層股的捻距是不相等的。其捻角則相等，在一個捻距內的螺旋線長度也不一致。各股層由外向內，捻距逐漸變小，螺旋線長度也逐漸變小，曲率半徑也隨著變小。見圖2-2所示。在圖2-2中，可以清楚地看見：t1，t分別為內、外層的捻距；xd，xda分別為內、外層捻制圓的周長；d1，d2則是內、外層捻制圓的直徑：A'B，A"B"各為內、外層鋼絲螺旋線的長度。而且：4<t2，A'B'<A”B”，各層股的捻角都等于β。

（3）上一層的某根鋼絲不可能嵌在下一層兩相鄰鋼絲的溝槽內，即相鄰層鋼絲“始終走棱而不走溝”。

（4）鋼絲在股中的排列規律，是各層的鋼絲數目由內向外遞增6根。即如下形式：第一層：N第二層：N+6第三層：N+6+6第四層：N+6+6+6

……

層間鋼絲數目呈等差排列（公差為6）的原因如下：

當各層鋼絲圍繞中心呈同心層排列時，隨著層數的增加，其各層的圓周長也以等差數增加。如圖2-3所示。設鋼絲直徑為8，各層股的直徑為di，da，

…，圓周長為C1，C2…，則相鄰層圓周長之差：

因此，點接觸圓股中，相鄰層鋼絲數的差值總為6根。

（5）點接觸圓股的捻制方式是分層捻制，即非平行捻制，這是由其結構特點所決定的。在分層捻制時，由于要保證其結構，因此要以各層捻角相等為條件，嚴格控制各層的捻距值，否則將達不到結構的要求。所以，點接觸圓股的捻距是一個非常重要的參數，各層股捻距的比值必須符合結構本身的客觀要求。
