本實用新型涉及成槽機器件領域，具體為一種成槽機專用鋼絲繩。

背景技術：

隨著城市用地愈趨緊張，為了充分利用地下空間，提高地下空間的利用率，緩解城市用地緊張的現狀，城市中心區深基坑開挖項目越來越多，地下連續墻支護方式在基坑支護中的應用也越來越廣泛，成槽機是地下連續墻施工的重要工程機械之一。目前成槽機使用的鋼繩為：35(w)xk7等普通壓實股做提升鋼繩，由于成槽機工作中產生較大的沖擊載荷和鉆頭的旋轉，這種力會傳遞到鋼繩。普通鋼繩受到這種沖擊力與扭轉疊加的外力作用后，極易造成鋼繩的繩芯斷裂。一般在300小時就造成報廢。由于鋼繩過早損壞，使設備停機更換鋼繩，設備的工作效率大幅度降低。如果鋼繩斷裂，導致鉆頭脫落到樁孔中造成的損失更大。

技術實現要素：

本實用新型的目的在于提供一種成槽機專用鋼絲繩，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種成槽機專用鋼絲繩，包括繩芯以及設置于繩芯外側的外層股，所述繩芯包括繩芯中心股、繩芯外層股與繩芯填充股，繩芯中心股內設置有內壓實股、外壓實股與環繞股，且內壓實股由七根鋼絲一組成；所述外壓實股包覆在內壓實股外，外壓實股由十二根鋼絲一組成，外壓實股與內壓實股之間設置環繞股，且環繞股由六根鋼絲二組成；所述繩芯外層股設置有六個且位于繩芯中心股外，繩芯外層股包括中心股、外圈股與內圈股，中心股由一根鋼絲三與五根鋼絲四組成，且鋼絲四設置在鋼絲三外；所述內圈股設置在中心股外，內圈股由十根鋼絲五組成。

優選的，外圈股設置在內圈股外，外圈股包括十根鋼絲一。

優選的，繩芯填充股疊加在繩芯外層的股隙之間，繩芯填充股由七根鋼絲五組成。

優選的，繩芯外層股與繩芯中心股捻向相反，繩芯外層股外設置外層股，且外層股與繩芯捻向相反。

優選的，外層股包括十六個相同直徑、相同結構的壓實股。

與現有技術相比，本實用新型的有益效果是：

本實用新型鋼繩的鋼芯抗沖擊性能能夠有效提高50%以上。同時，內層各大股之間填充有小股，提高鋼繩的結構穩定性和破斷拉力。再加上繩芯鍛打，鋼絲繩的直徑能夠控制在2個百分點以內，使用壽命提高2倍左右。起到了節省成本、提高效益的效果。

附圖說明

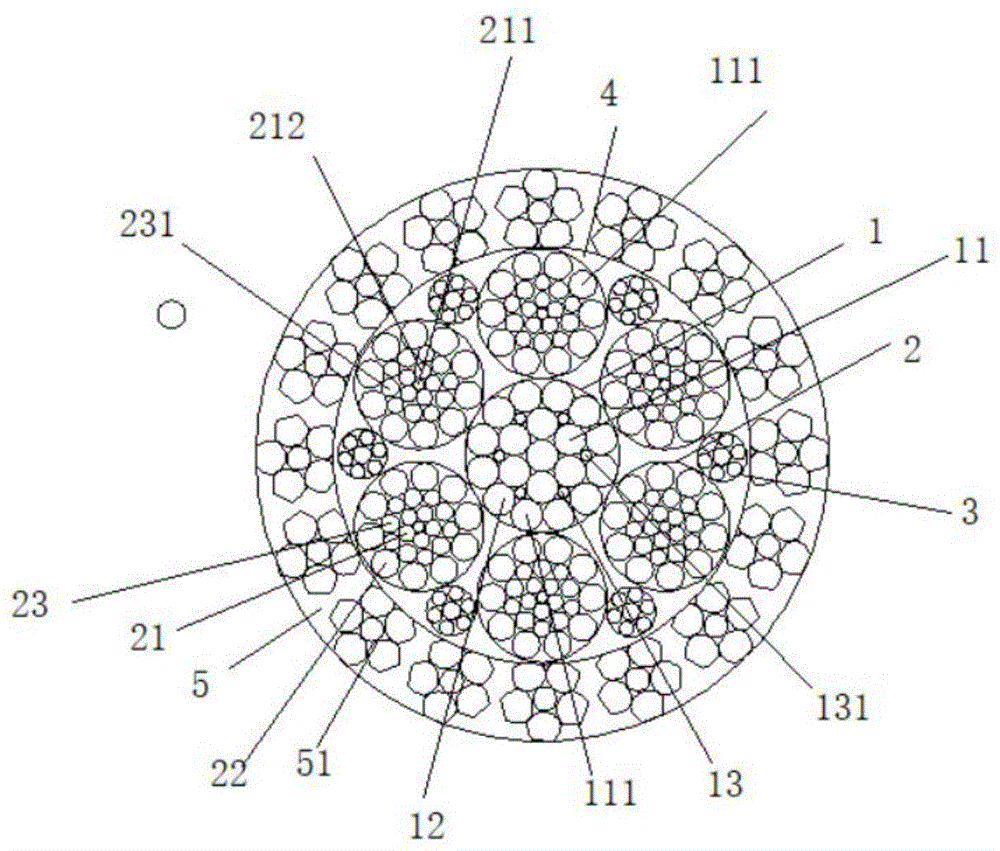

圖1為本實用新型的結構示意圖。

圖中：1、繩芯中心股；11、內壓實股；111、鋼絲一；12、外壓實股；13、環繞股；131、鋼絲二；2、繩芯外層股；21、中心股；211、鋼絲三；212、鋼絲四；22、外圈股；23、內圈股；231、鋼絲五；3、繩芯填充股；4、繩芯；5、外層股；51、壓實股。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“豎直”、“上”、“下”、“水平”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

請參閱圖1，本實用新型提供一種技術方案：一種成槽機專用鋼絲繩，包括繩芯4以及設置于繩芯外側的外層股5，所述繩芯4包括繩芯中心股1、繩芯外層股2與繩芯填充股3，繩芯中心股1內設置有內壓實股11、外壓實股12與環繞股13，且內壓實股11由七根鋼絲一111組成；所述外壓實股12包覆在內壓實股11外，外壓實股12由十二根鋼絲一111組成，外壓實股12與內壓實股11之間設置環繞股13，且環繞股13由六根鋼絲二131組成；所述繩芯外層股2設置有六個且位于繩芯中心股1外，繩芯外層股2包括中心股21、外圈股22與內圈股23，中心股21由一根鋼絲三211與五根鋼絲四212組成，且鋼絲四212設置在鋼絲三211外；所述內圈股23設置在中心股21外，內圈股23由十根鋼絲五231組成。

外圈股22設置在內圈股23外，外圈股22包括十根鋼絲一111。

繩芯填充股3疊加在繩芯4外層的股隙之間，繩芯填充股3由七根鋼絲五231組成。

繩芯外層股2與繩芯中心股1捻向相反，繩芯外層股2外設置外層股5，且外層股5與繩芯4捻向相反。

外層股5包括十六個相同直徑、相同結構的壓實股51。

壓實股51外設置有外層股絲。

工作原理：本實用新型的繩芯4為六個相同直徑的繩芯外層股2并填充六個繩芯填充股3組成所述鋼繩的繩芯4，其為平行捻，捻向與鋼繩的捻向相反，以平衡鋼繩內、外層的扭矩，提高抗扭轉能力。由于繩芯4各股直徑遠大于同類產品，并經過整體鍛打壓實，有效地增加了金屬截面積，大大地提高了抗沖擊能力，其中繩芯中心股1起支撐作用，捻向與繩芯4一致；繩芯外層股2由中心股21、外圈股22與內圈股23組成，捻向與繩芯4一致，平衡繩芯4中的內、外層扭力；繩芯填充股3用于疊加在繩芯4外層股隙之間，捻向與繩芯4相反，抵消內層股的捻制應力；繩芯4用于對外層股5起支撐，與繩的捻向相反，平衡與外層的扭力關系，從而保證鋼絲繩零旋轉；外層股5與整繩捻向相同，保證股、繩與工作方向做一致運動，增加了繩與卷筒的接觸面，且外層有效地加粗，提高繩的使用壽命。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
