門式起重機起升鋼絲繩托輪斷裂故障分析

作者： admin 編輯： admin 來源：admin 發布日期：2019-12-28 13:23

信息摘要：

0引言鋼絲繩托輪作用是鋼絲繩在自身重力作用下發生下垂時支撐住鋼絲繩來回運動，確保不與臂架結構件表面直接產生剛性摩擦。如果鋼絲繩托輪安裝出問題，輕則門機無法正常使用

0引言

鋼絲繩托輪作用是鋼絲繩在自身重力作用下發生下垂時支撐住鋼絲繩來回運動，確保不與臂架結構件表面直接產生剛性摩擦。如果鋼絲繩托輪安裝出問題，輕則門機無法正常使用，重則會造成鋼絲繩加劇磨損，最終導致鋼絲繩發生斷裂，引發生產安全事故。海南八所港務有限責任公司于2008年購置2臺MQ2533門座式起重機，在使用過程中發現起升鋼絲繩托輪經常損壞，主要表現在托輪被磨穿斷裂，維修更換頻率比較高，鋼絲繩使用壽命也比其他門機要短的多。針對這一問題，組織相關技術人員進行深入研究和分析，發現托輪磨穿及鋼絲繩使用壽命短的主要原因是維修人員在安裝托輪時安裝過高，造成鋼絲繩來回運動時托輪受到鋼絲繩頻繁摩擦和擠壓，加速托輪磨損而發生斷裂，同時也加劇鋼絲繩的磨損，通過技術改造后，托輪磨穿問題得到徹底解決，連續使用6年時間，未再發生托輪被磨穿斷裂問題，同時延長鋼絲繩使用壽命。

1工作原理

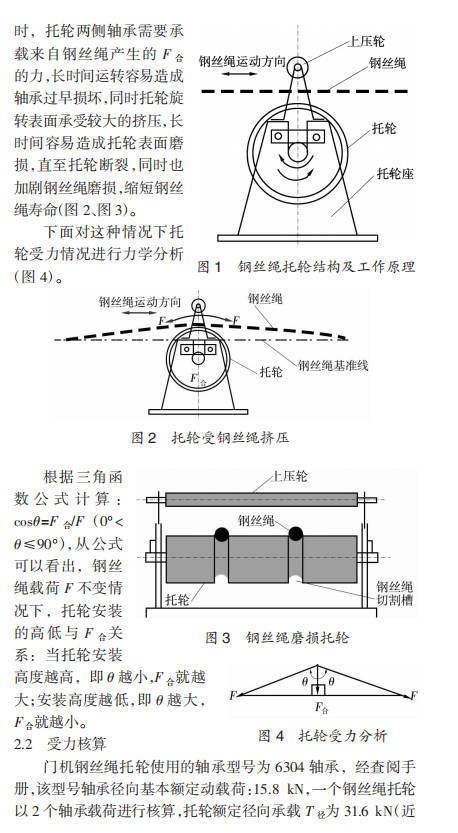

鋼絲繩托輪主要安裝位置是在象鼻梁上表面和大拉桿兩側，主要作用是當鋼絲繩不帶載荷時來回運動時，依靠鋼絲繩自身重量產生下垂并與托輪表面接觸，在摩擦力作用下帶動托輪自由旋轉，形成鋼絲繩與托輪滾動摩擦，有效降低鋼絲繩磨損，延長鋼絲繩使用壽命，確保鋼絲繩不與臂架結構件表面直接產生剛性摩擦而設置。當鋼絲繩帶載荷情況下，鋼絲繩受到拉力作用克服自身重量而被拉直時，鋼絲繩離開托輪表面，避免鋼絲繩受力后直接作用在托輪及上壓輪表面上（圖1）。鋼絲繩托輪及上壓輪本身在回轉中心兩側裝有軸承，在軸承支撐下具有自由旋轉作用；鋼絲繩上壓輪的主要作用是防止鋼絲繩在工作過程中跳出托輪座外。鋼絲繩托輪如果安裝過高，輕則托輪會受到鋼絲繩的擠壓，長時間繼續使用，將造成鋼絲繩將托輪磨穿、造成鋼絲繩卡死，設備將無法正常作業；重則鋼絲繩加劇磨損。如果檢查不及時，作業過程中容易造成鋼絲繩斷裂，引發生產安全事故。

2受力分析

2.1受力分析

鋼絲繩帶載荷受力F時，鋼絲繩會處于被拉緊、繃直狀態，如果托輪頂面安裝高度超過鋼絲繩底部位置基準線時，托輪會受到來自鋼絲繩產生一個向下的壓力F合，當鋼絲繩來回運動
